MOSE – Bocca di Lido, Cavallino-Treporti (VE)
Oggetto dell'intervento
Rilievo e sviluppo As-Built degli impianti meccanici delle Spalle Est e Ovest
Fase
As-Built impianti meccanici in ambiente BIM – LOD F
Committente
Siram S.p.A.
Sito
MOSE – Bocca di Lido, Cavallino-Treporti (VE)
Crediti
Siram S.p.A.
2G Ingegneria ha sviluppato le attività di rilievo e restituzione As-Built degli impianti meccanici a servizio delle Spalle Est e Ovest del MOSE – Bocca di Lido, lato Treporti.

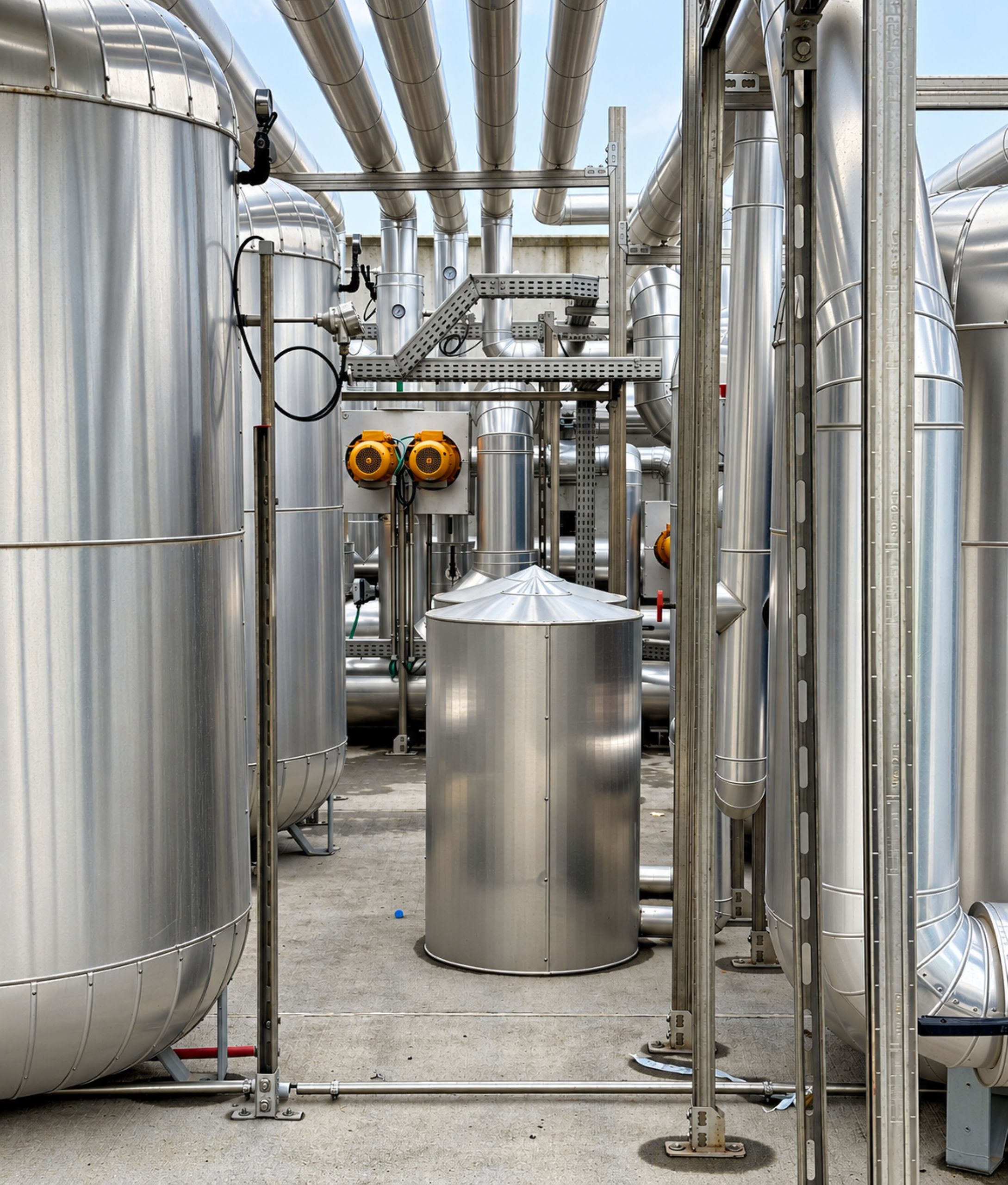

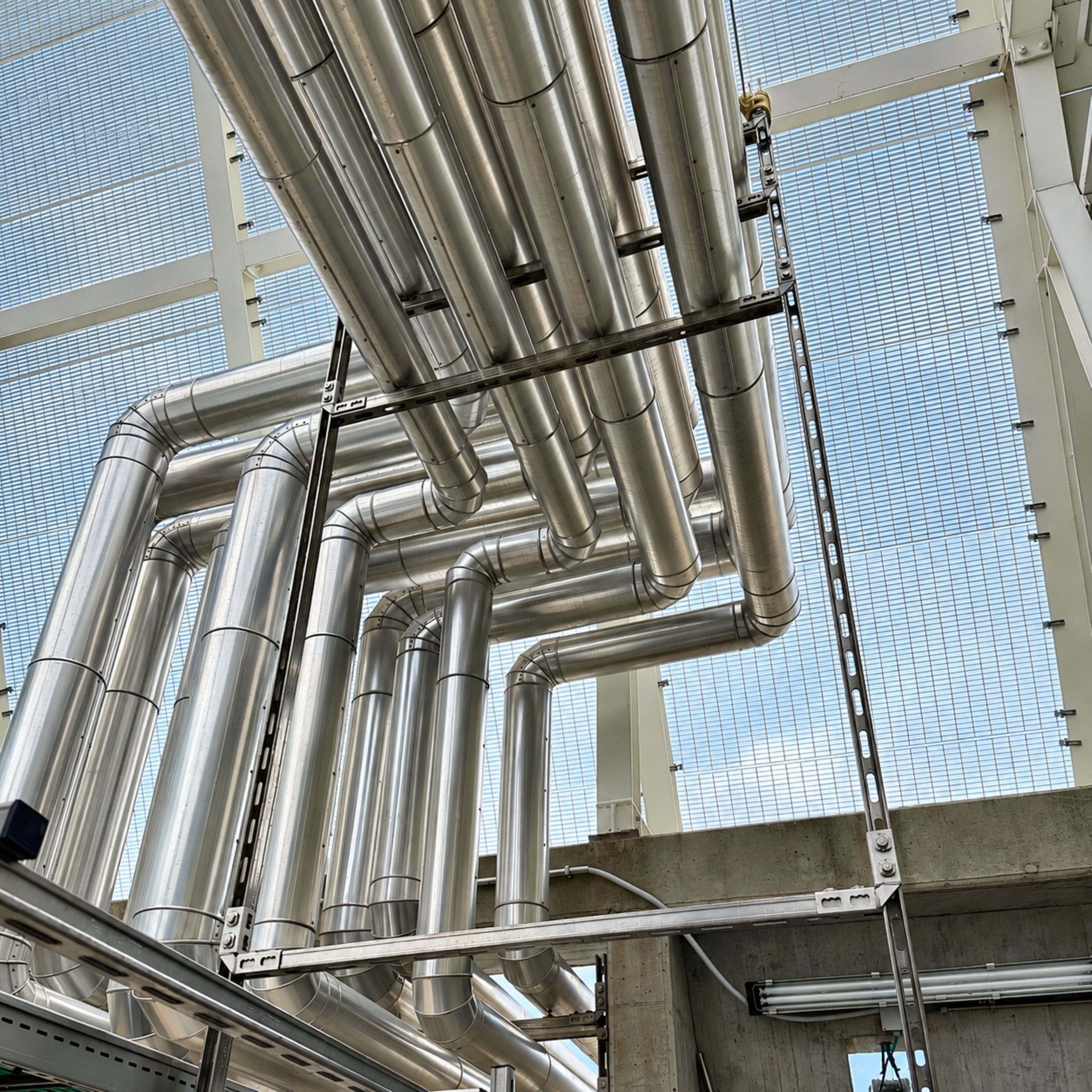

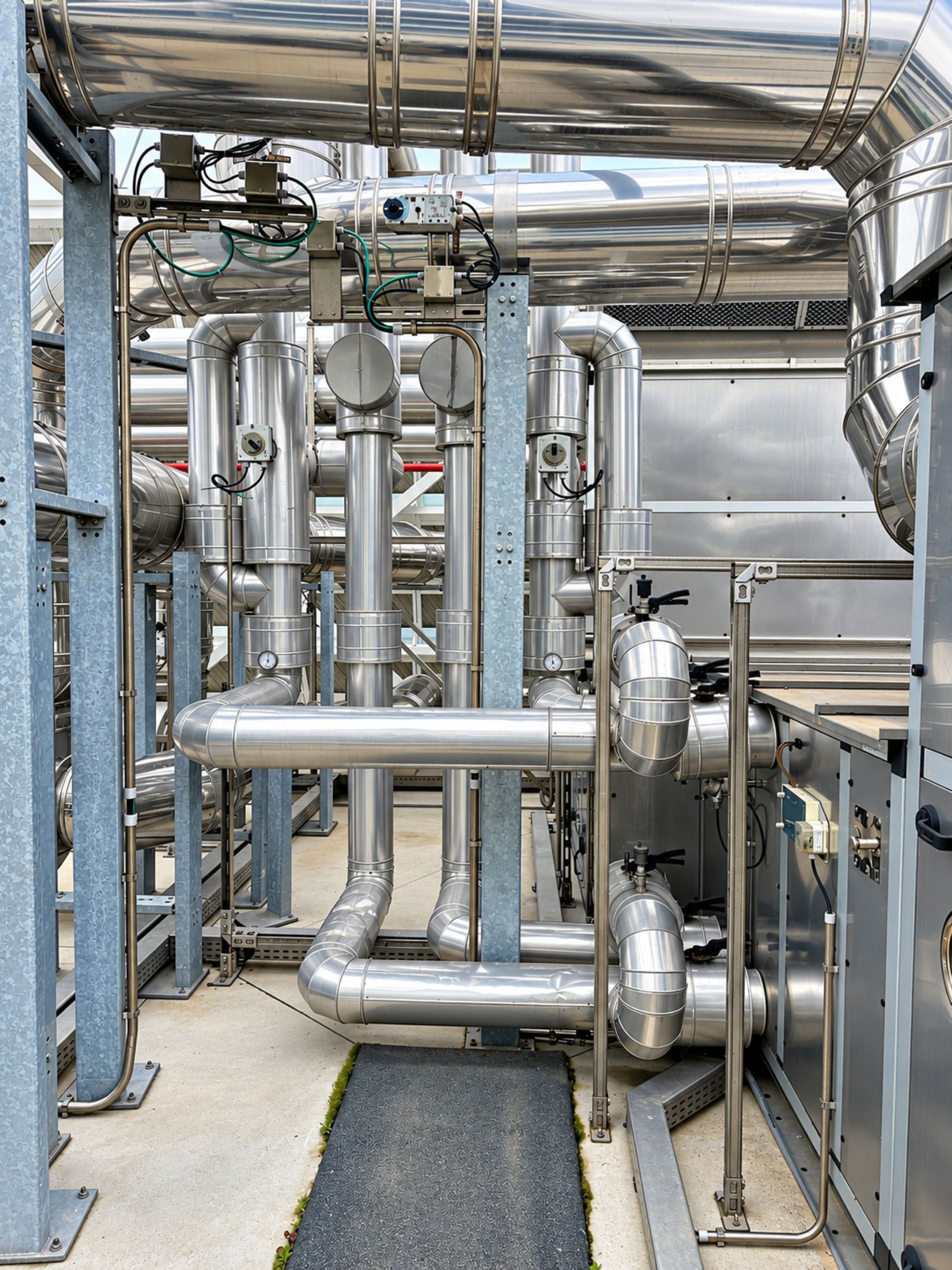

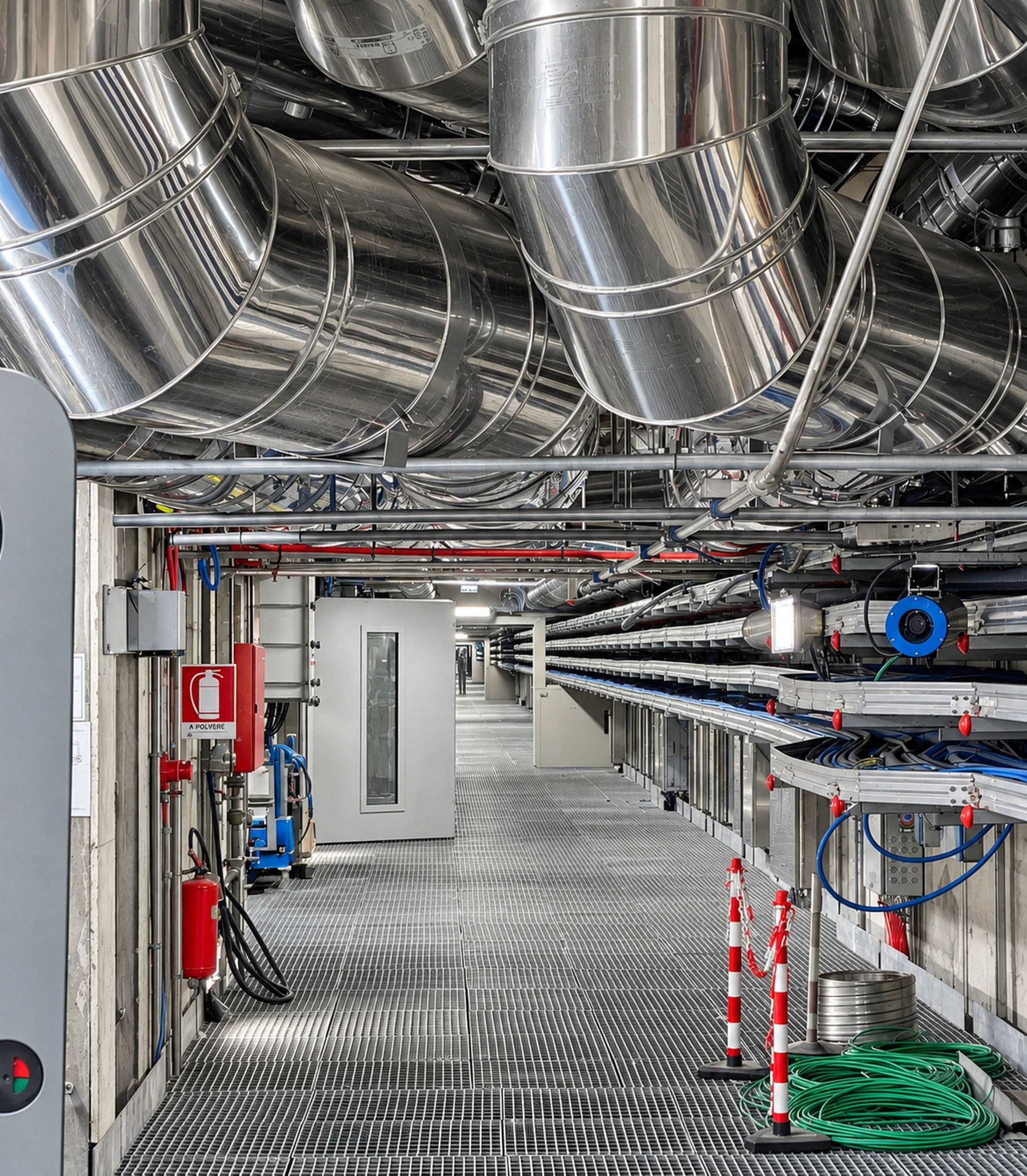

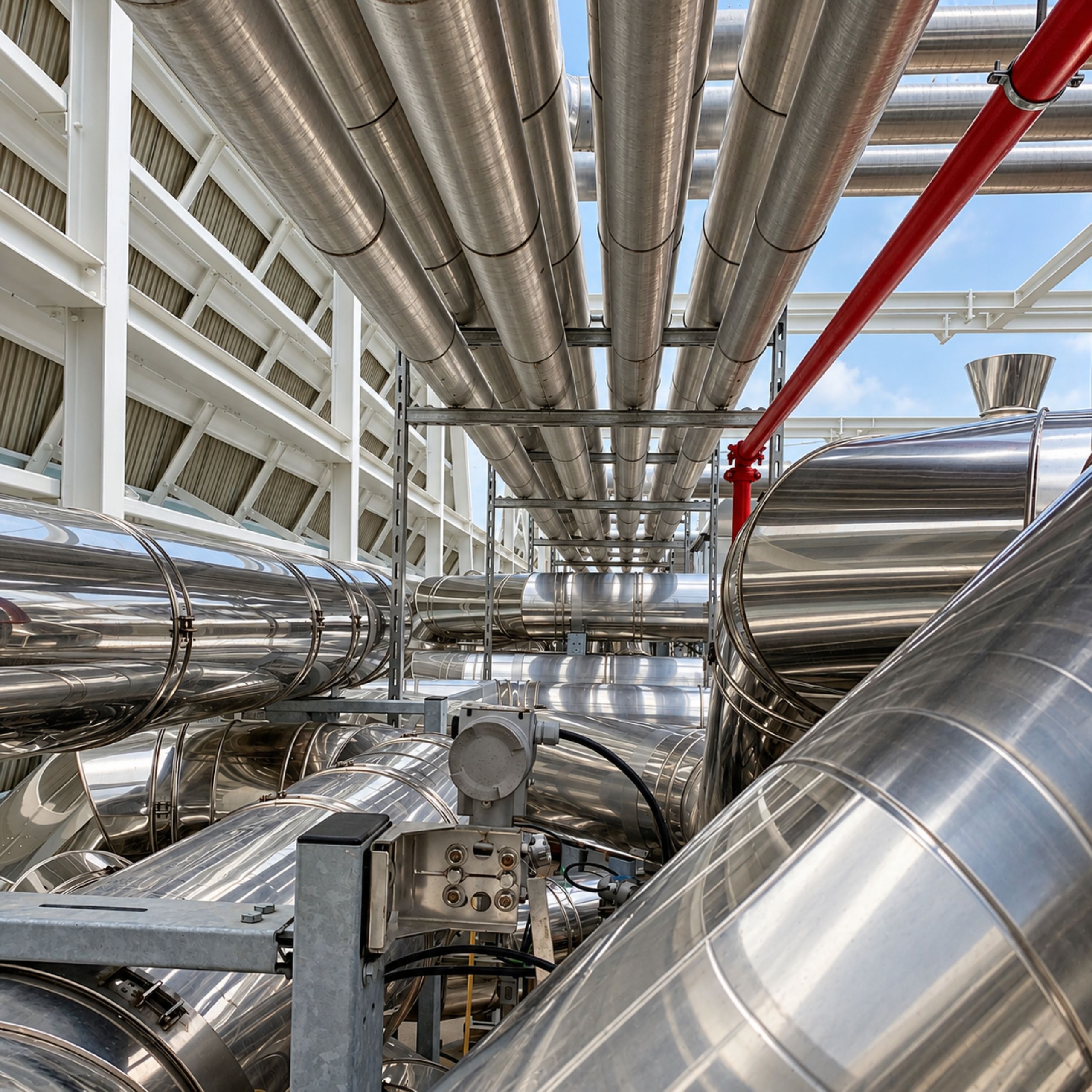

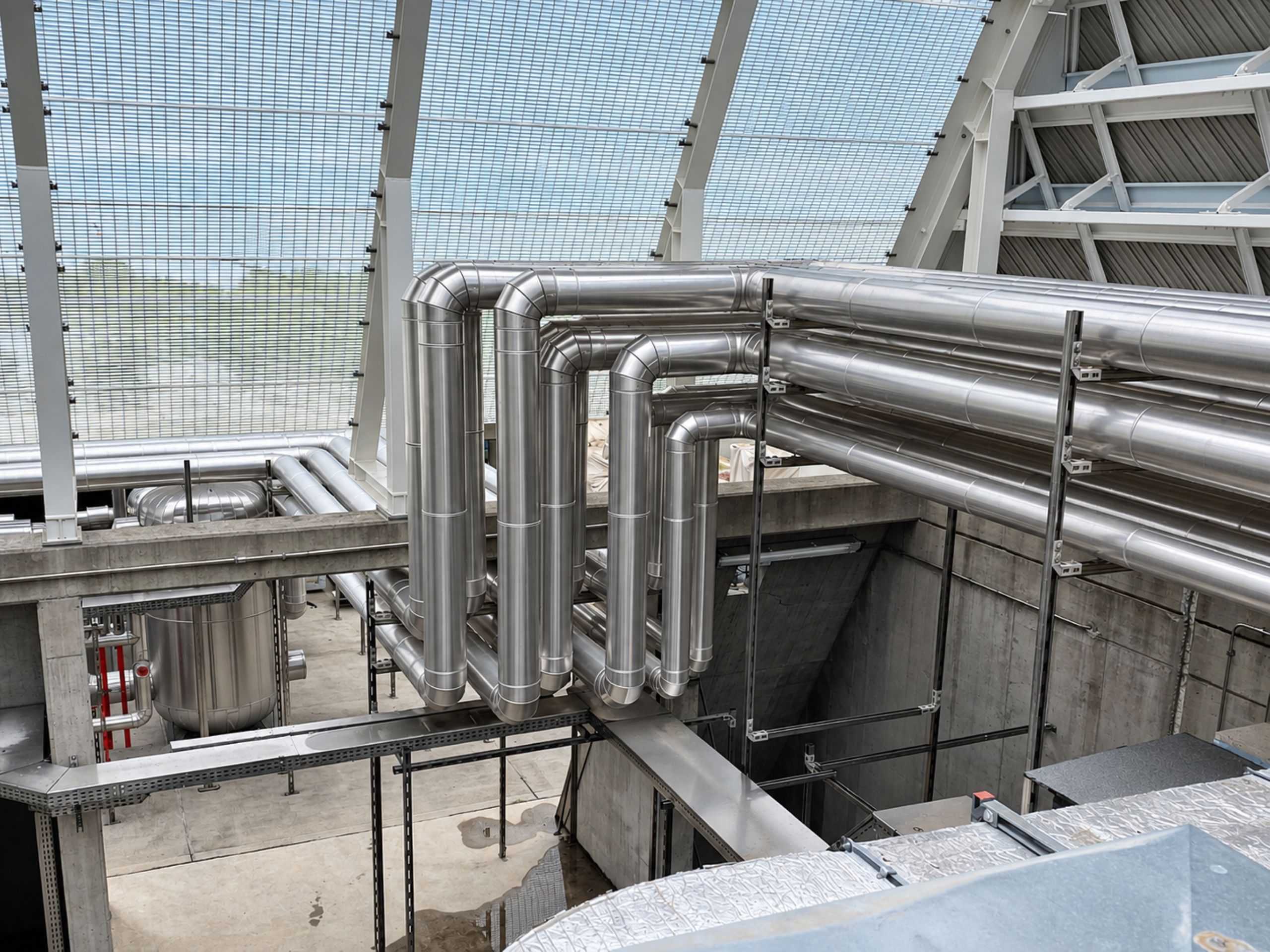

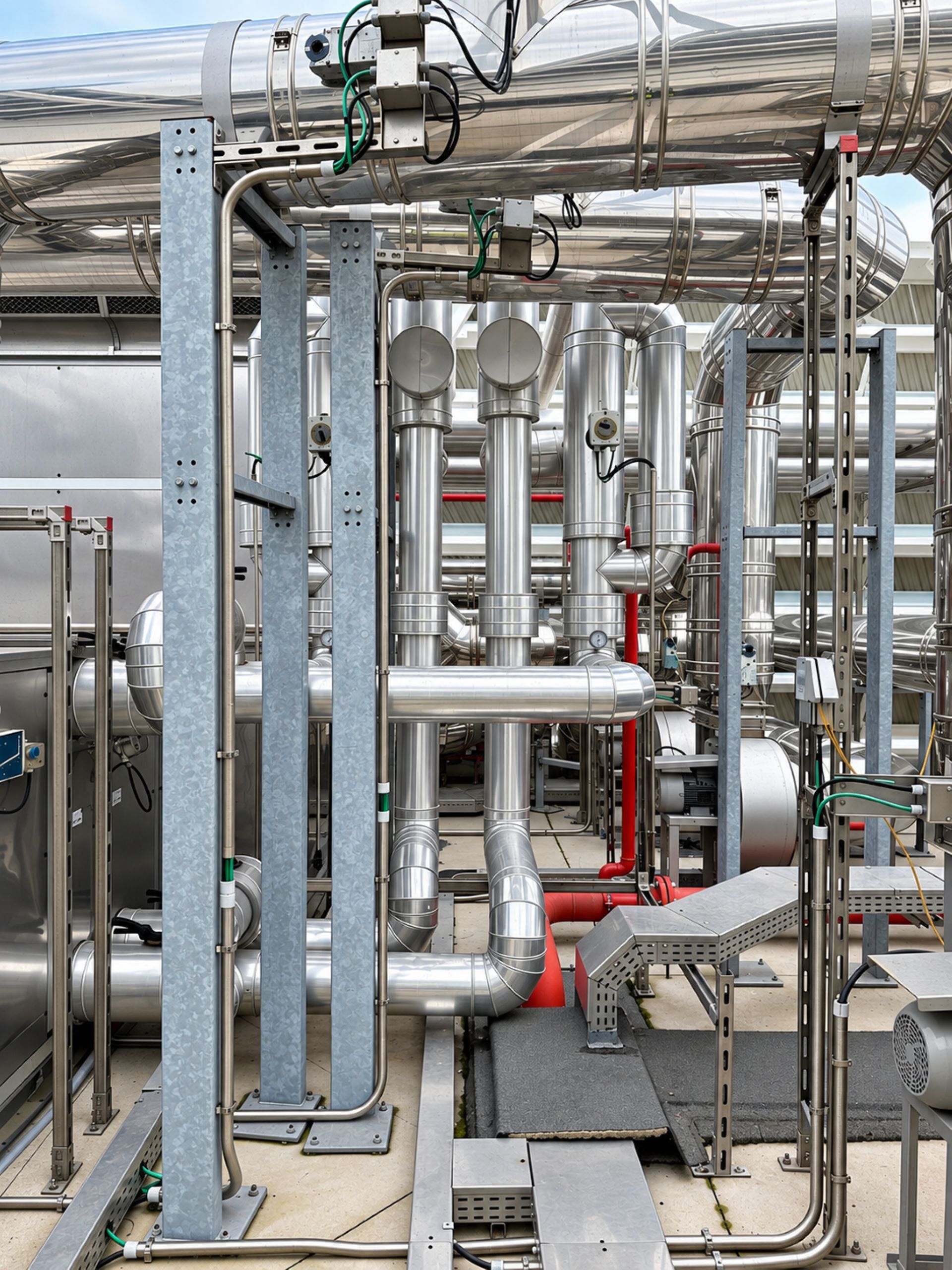

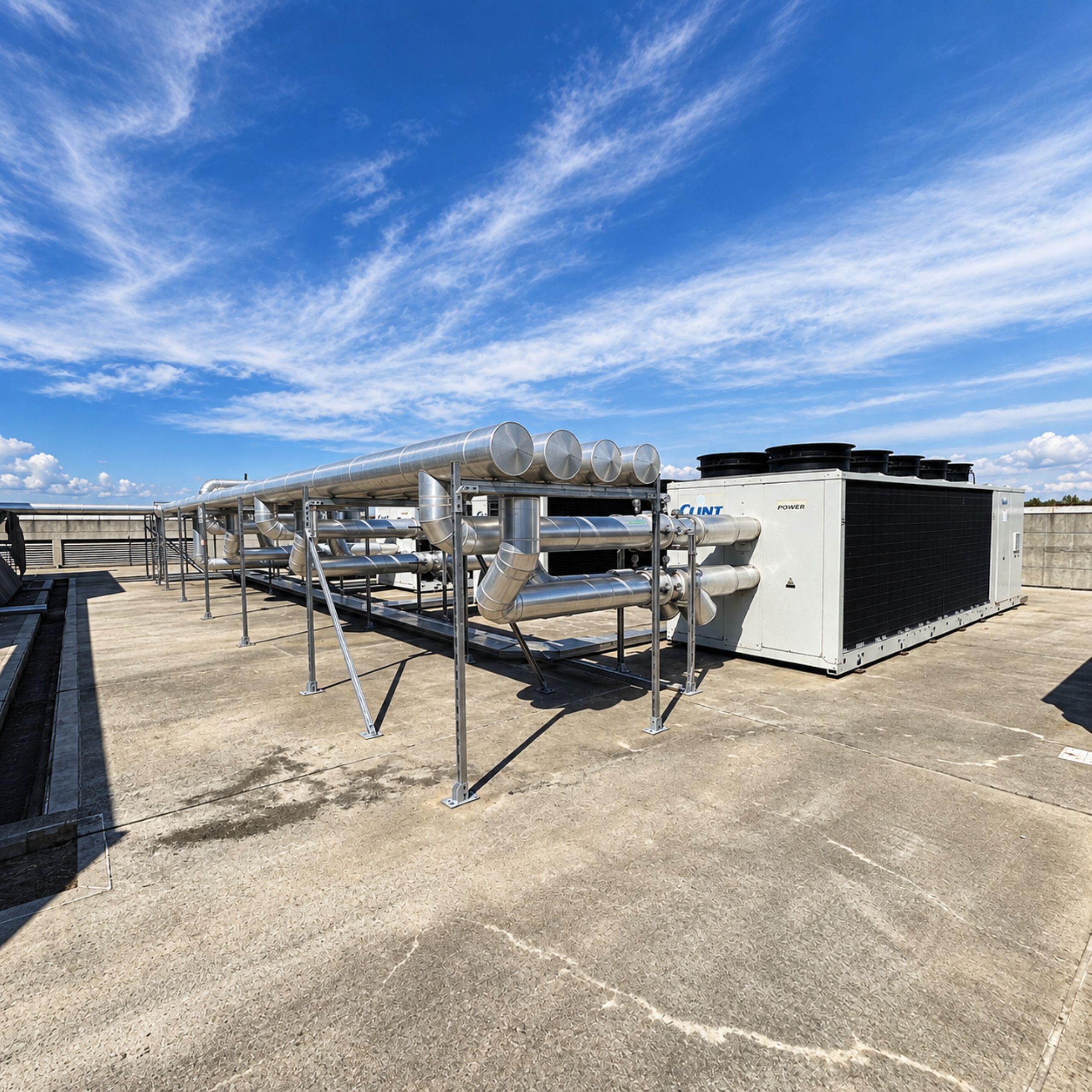

L’incarico ha riguardato in particolare il piping degli impianti di ventilazione e condizionamento, partendo dal rilievo dello stato di fatto, dall’individuazione dei limiti di batteria e dall’analisi della documentazione del progetto costruttivo, delle schede tecniche delle apparecchiature e delle modifiche introdotte durante la fase realizzativa.

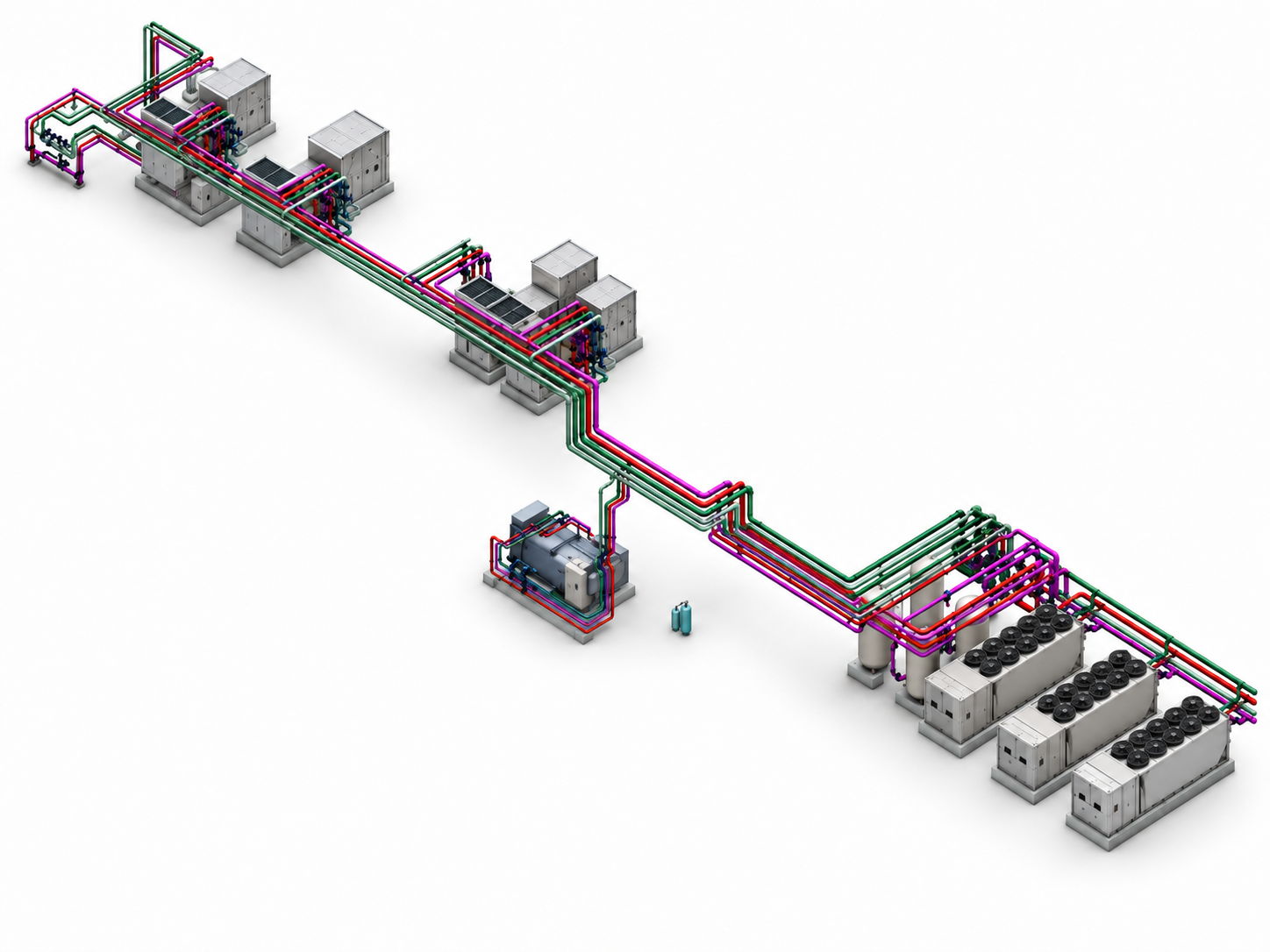

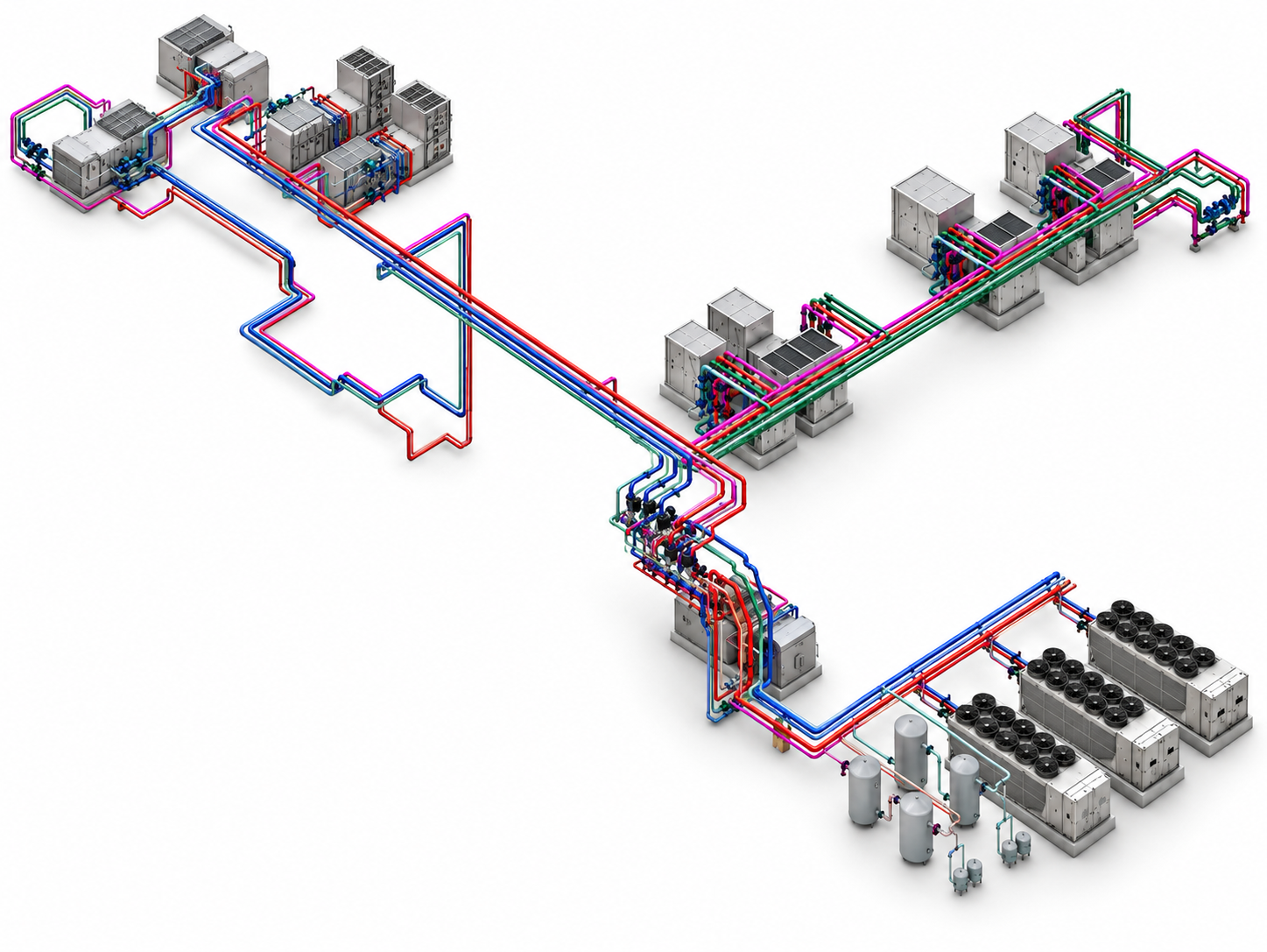

Sulla base delle verifiche in sito, il modello BIM è stato aggiornato per rappresentare fedelmente lo stato di consistenza delle opere effettivamente realizzate, adeguando apparecchiature, famiglie, reti di distribuzione e relativi elaborati grafici.
Particolare attenzione è stata dedicata alla coerenza tra rilievo, modello tridimensionale e documentazione finale, con revisione degli elaborati del progetto costruttivo e successiva restituzione in formato PDF e DWG. La modellazione è stata sviluppata con LOD F secondo UNI 11337-4, ottenendo una documentazione As-Built coordinata e affidabile, utile per la gestione tecnica, la manutenzione e la futura consultazione degli impianti.
