Oggetto dell'intervento
Riqualificazione della Centrale Frigorifera a servizio del Presidio Ospedaliero
Fase
Progettazione definitiva impianti meccanici in ambiente BIM
Committente
SAT System S.r.l.
Sito
Ospedale Civile di Montebelluna – ULSS2 Marca Trevigiana, Montebelluna (TV)
Crediti
SAT System S.r.l., ULSS2 Marca Trevigiana

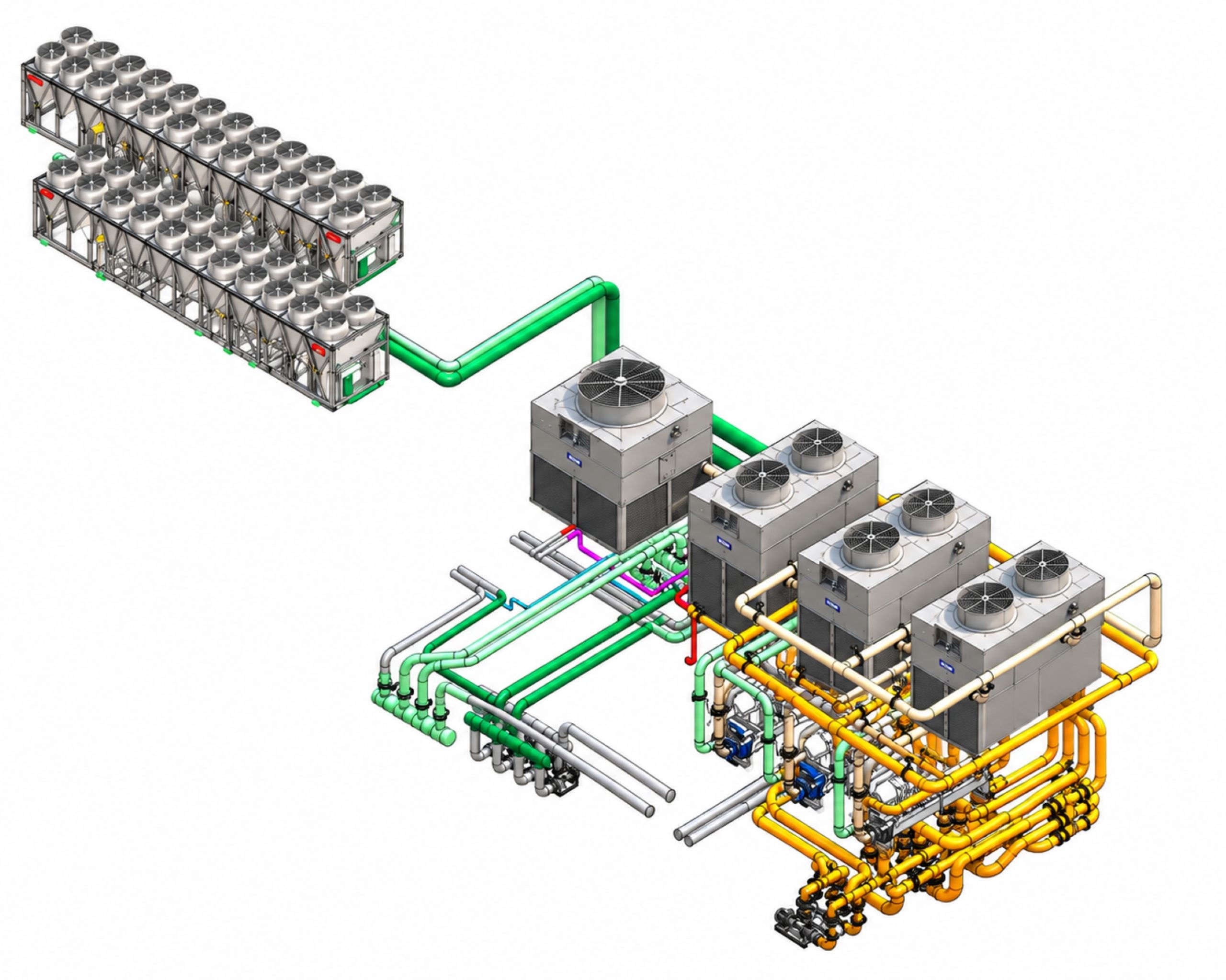

2G Ingegneria ha sviluppato la progettazione definitiva degli impianti meccanici per la riqualificazione della centrale frigorifera a servizio dell’Ospedale Civile di Montebelluna, affrontando l’intervento con un approccio integrato in ambiente BIM.

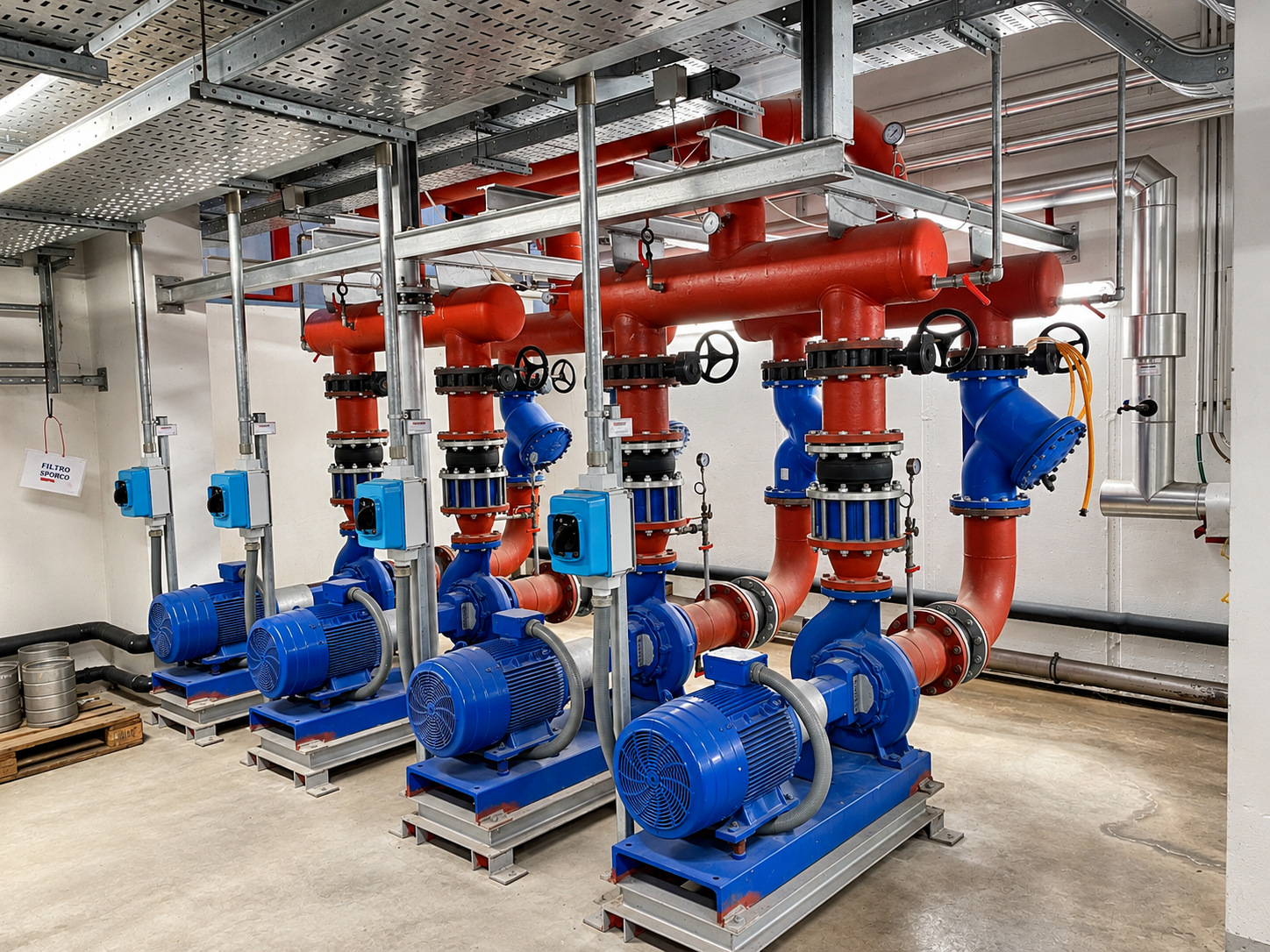

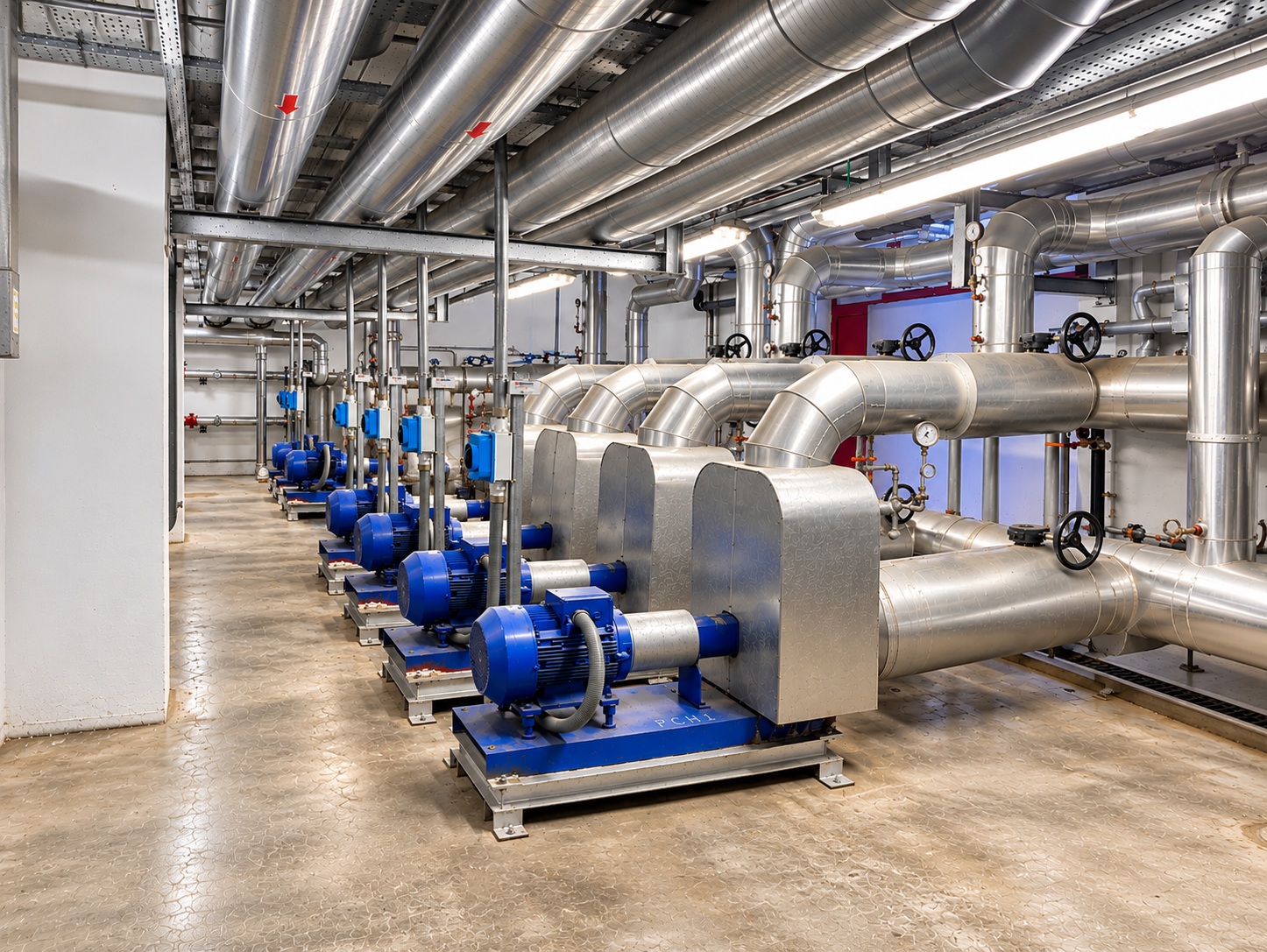

L’attività ha preso avvio dal rilievo dello stato di fatto e dalla ricostruzione tridimensionale in Revit delle aree, delle apparecchiature e delle principali reti di distribuzione esistenti, propedeutica allo sviluppo delle nuove soluzioni impiantistiche.

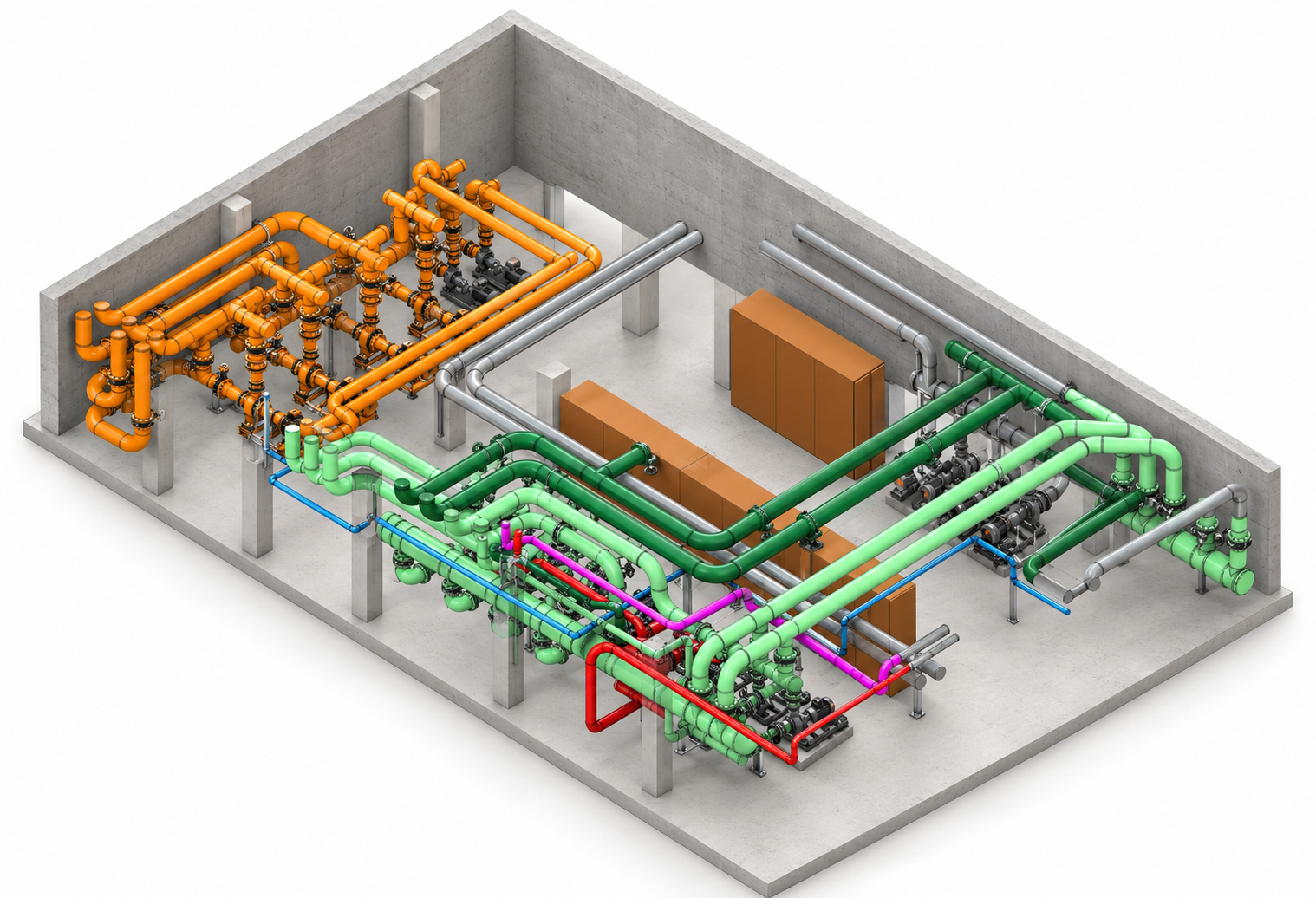

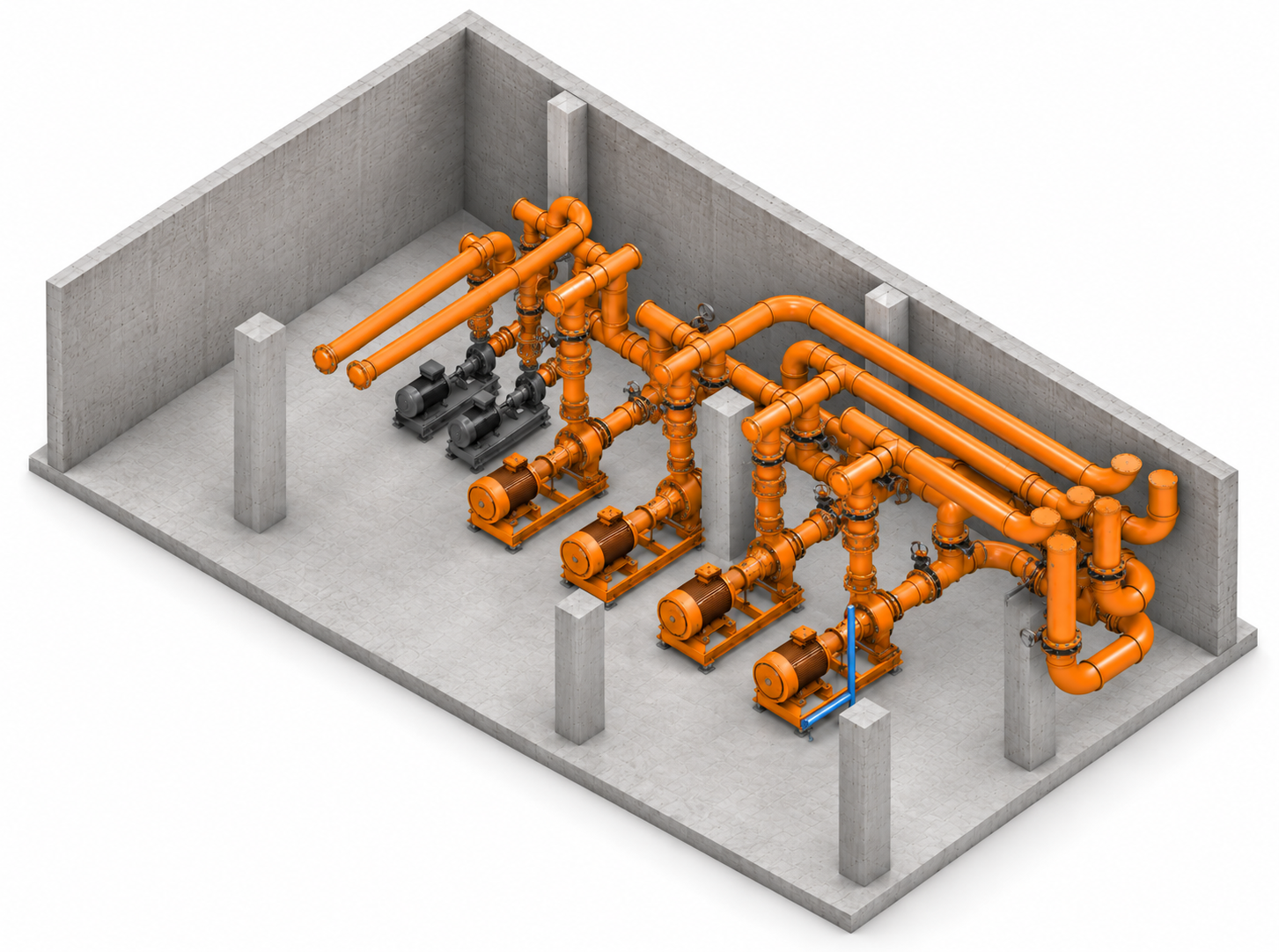

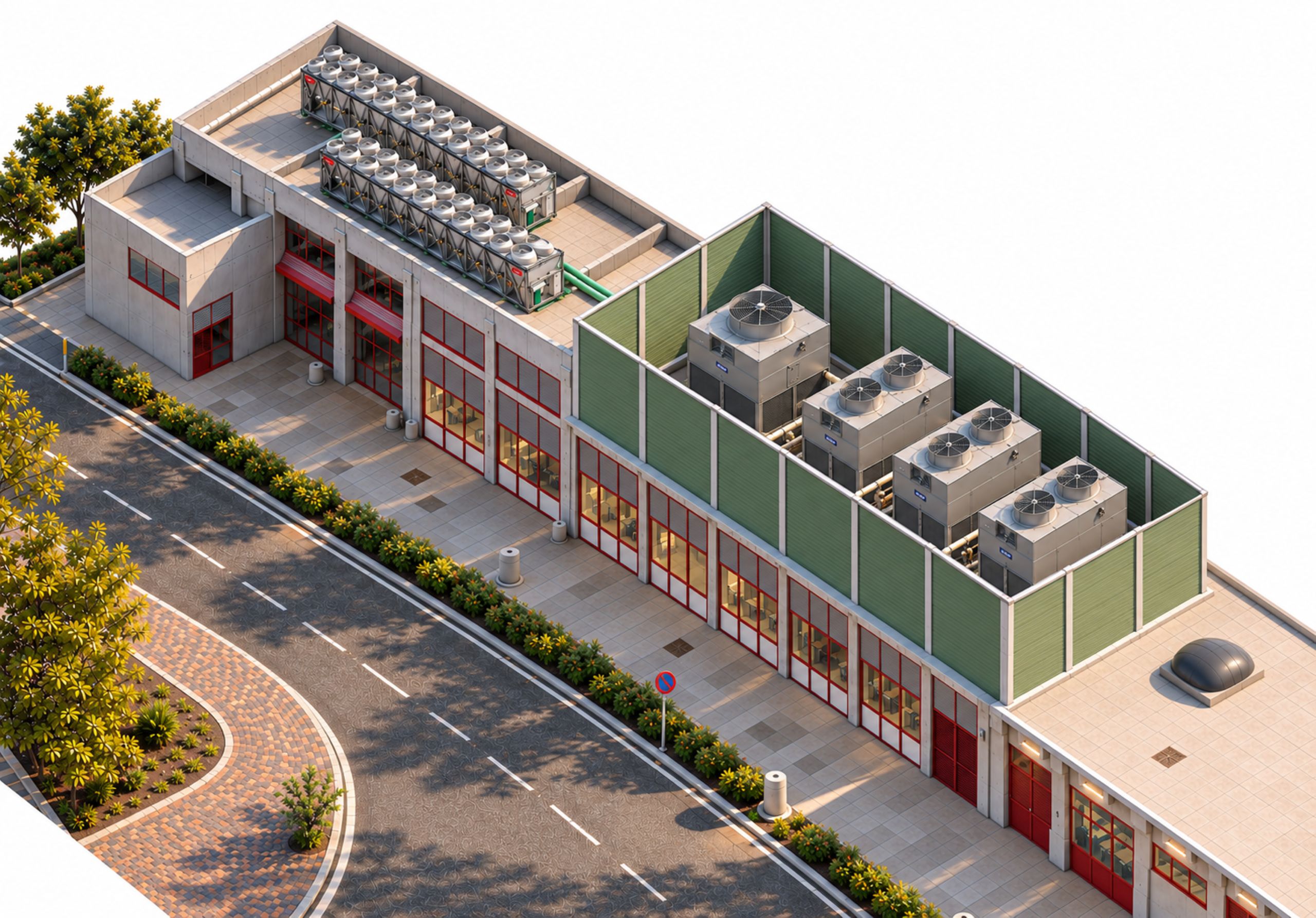

La progettazione ha compreso la verifica dei dimensionamenti, la definizione dei nuovi layout della centrale e delle interconnessioni tra i sistemi esistenti e di progetto, oltre alla redazione dei P&ID, delle Piping Classes e delle Piping Specifications e dell’elenco dei punti controllati.

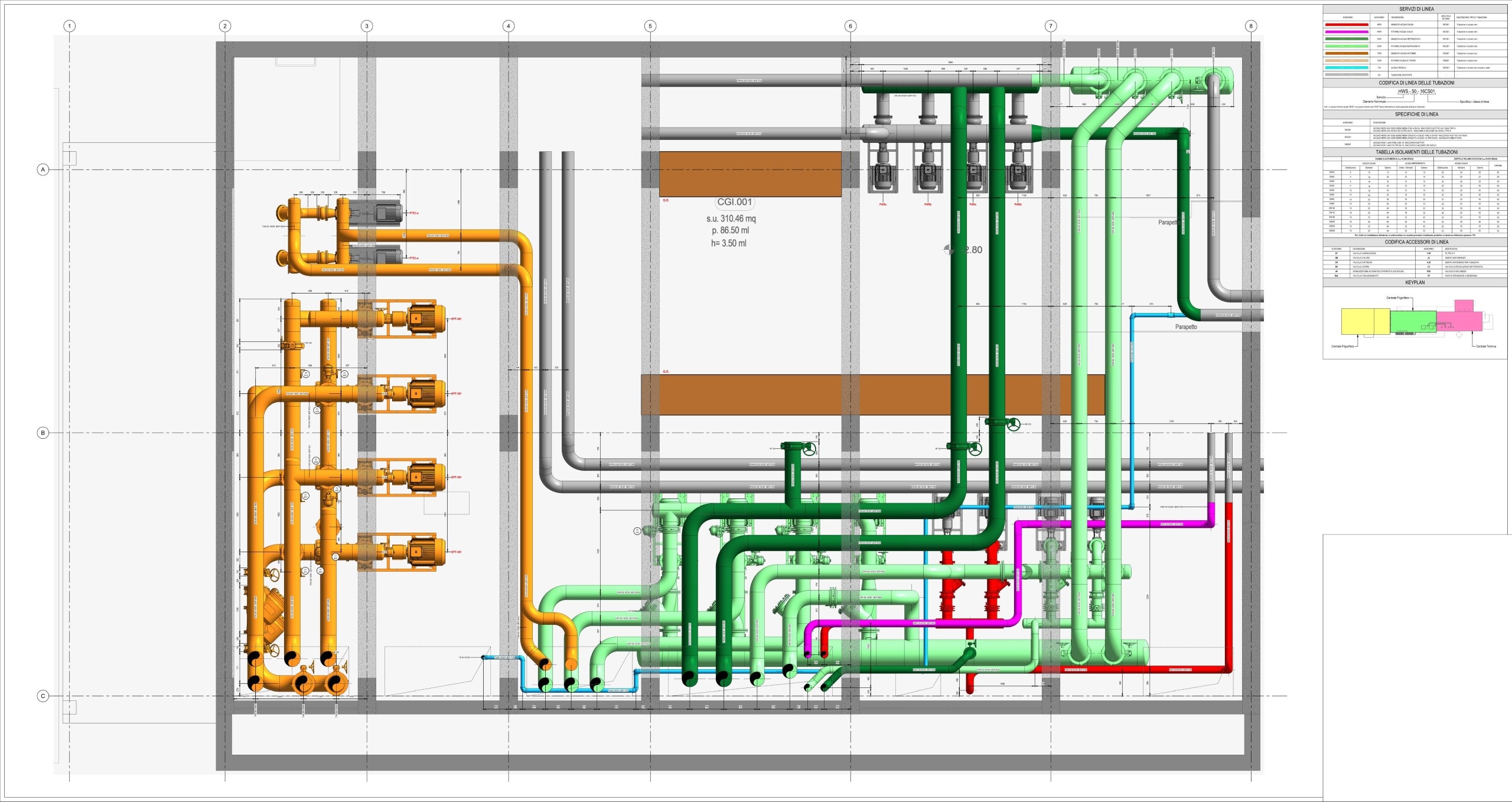

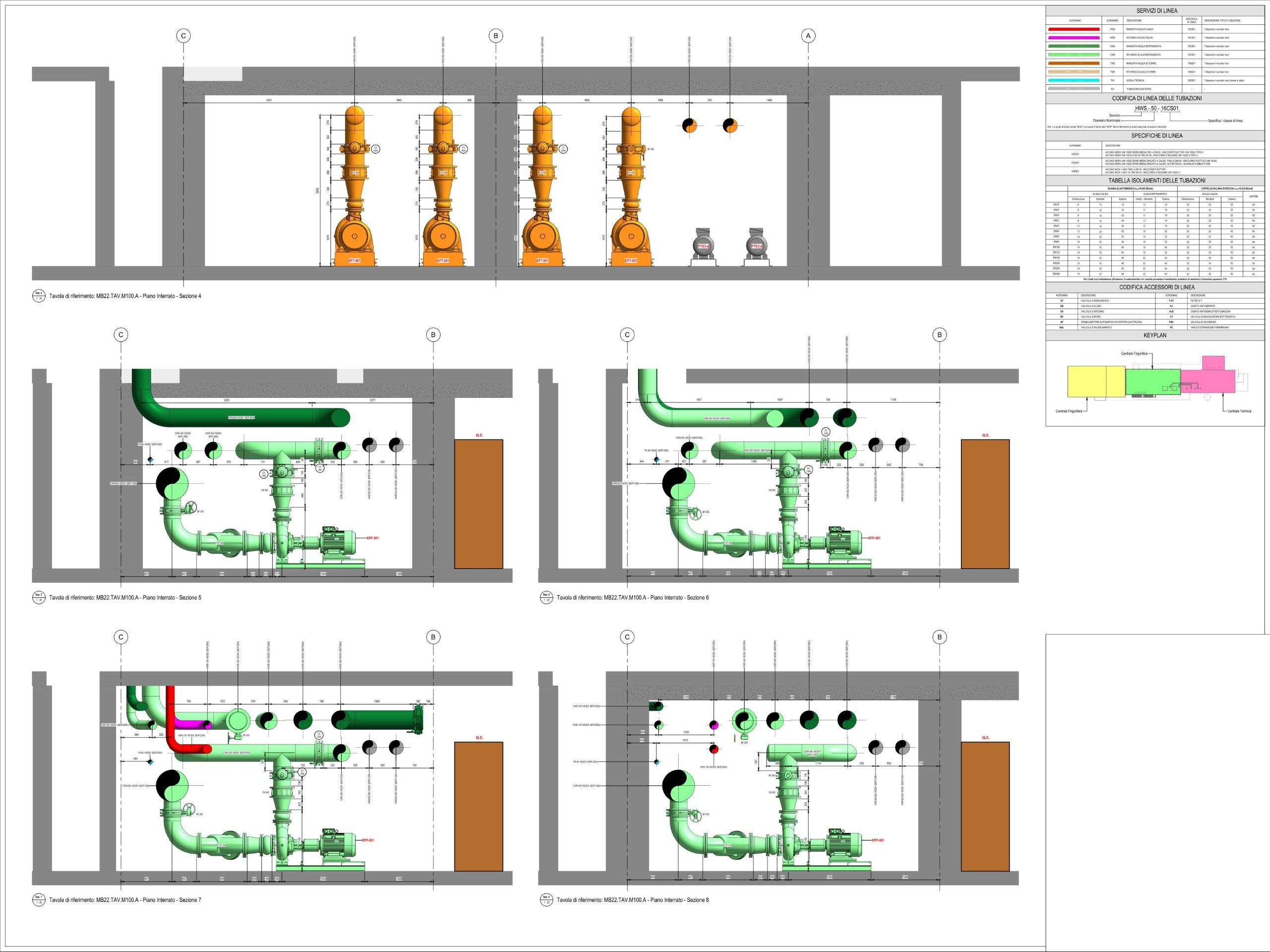

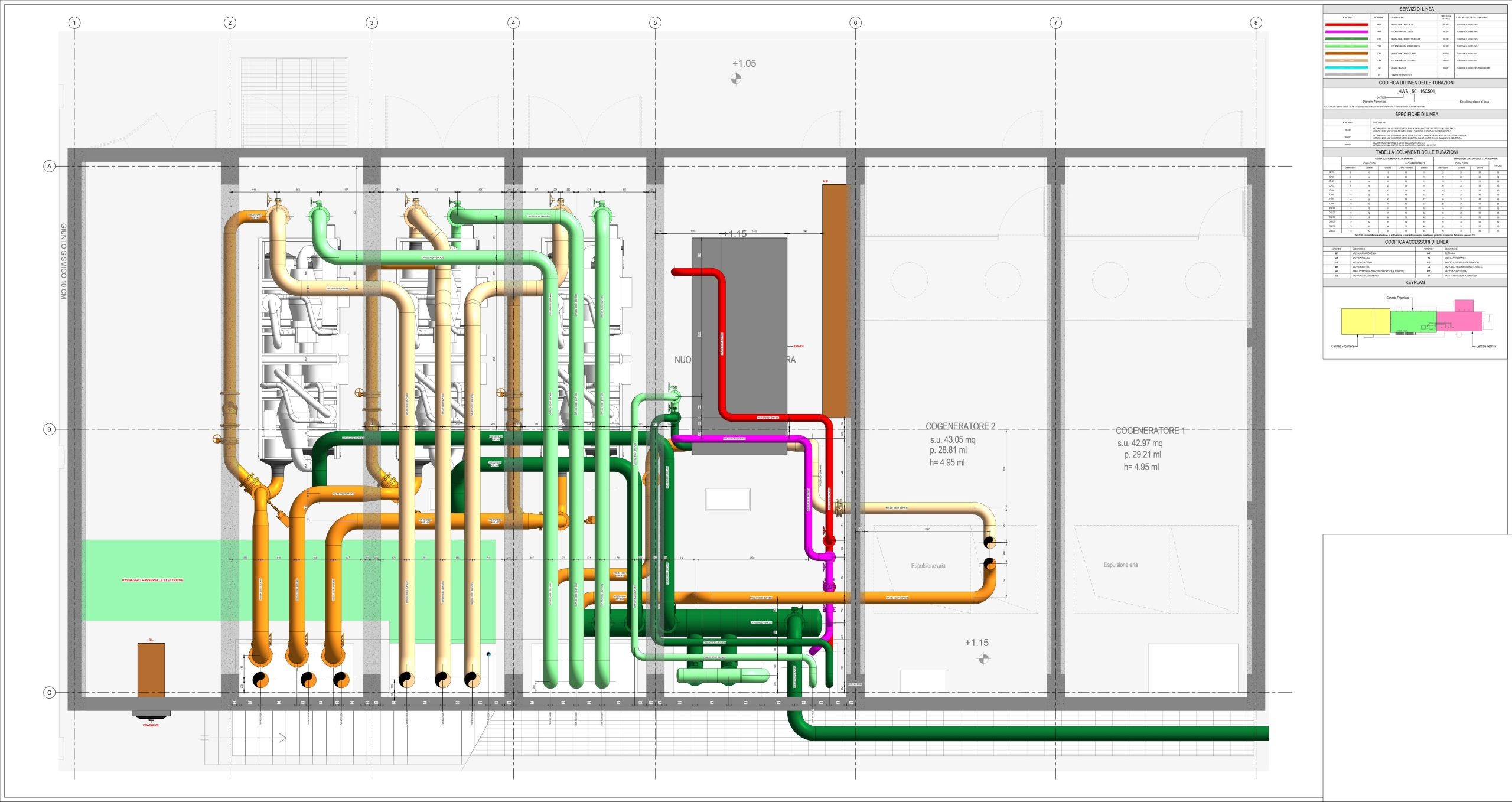

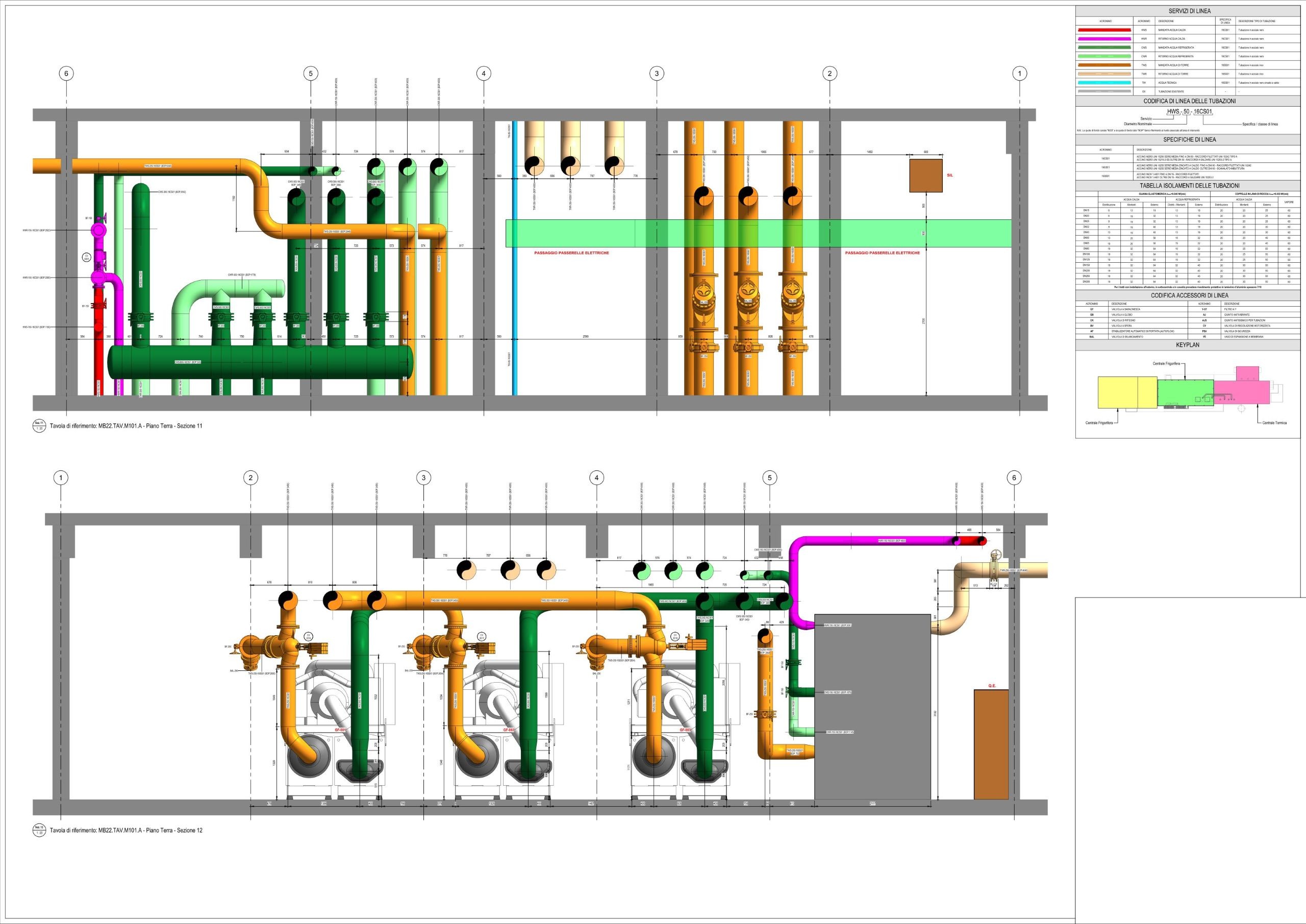

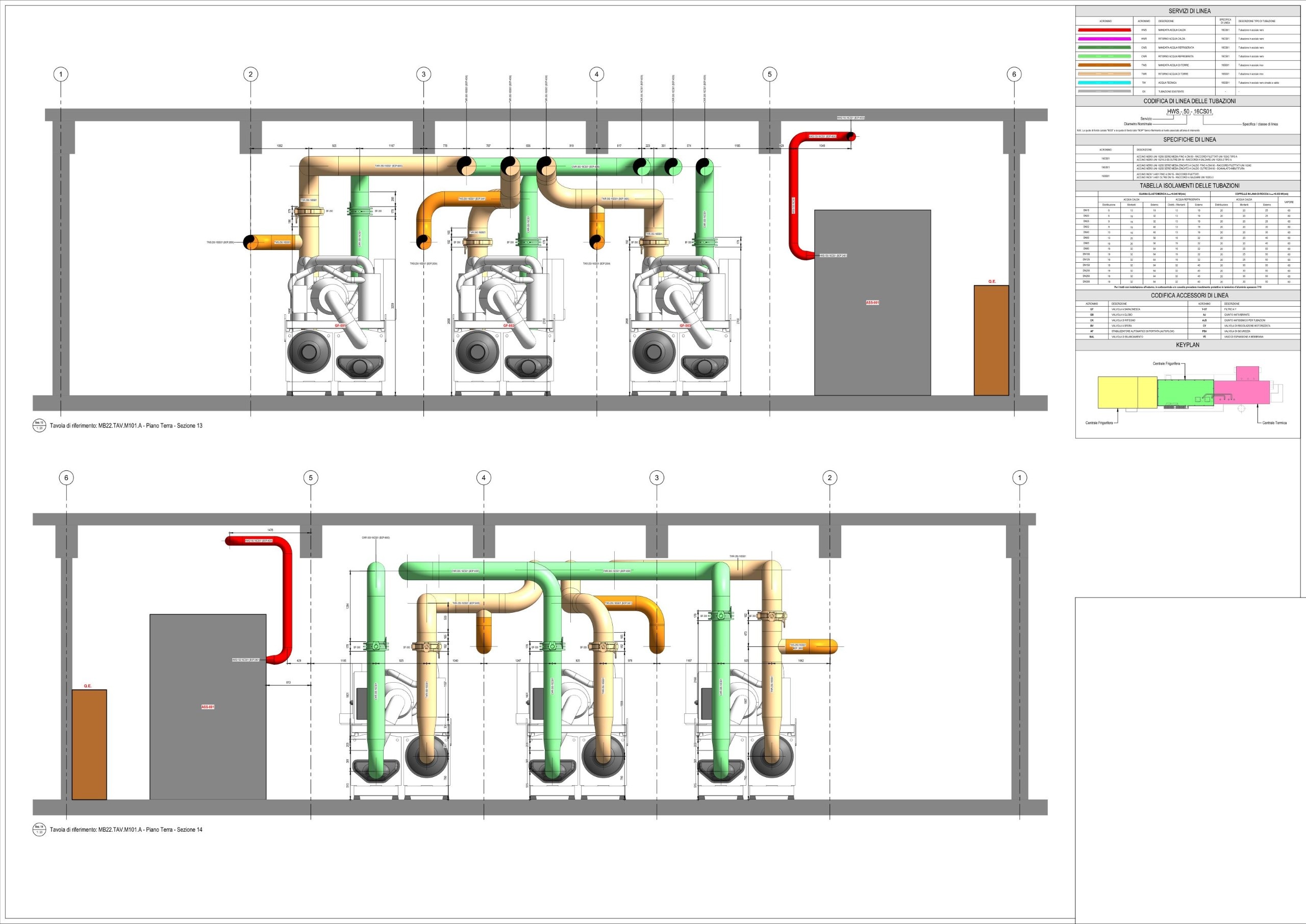

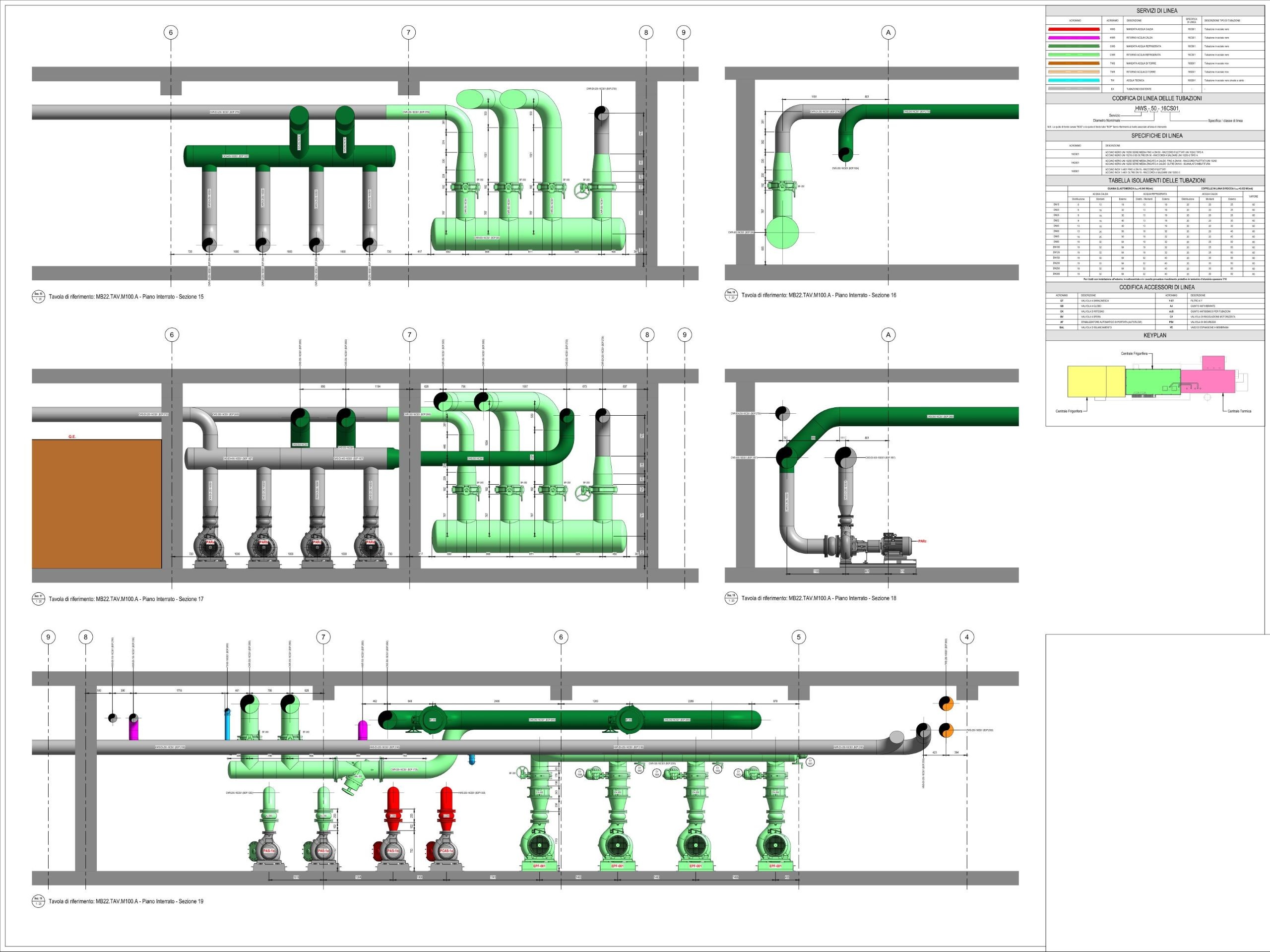

Particolare attenzione è stata dedicata al coordinamento impiantistico e alla verifica delle interferenze, con produzione di sezioni, viste assonometriche e dettagli finalizzati alla cantierabilità. Il modello BIM, sviluppato con LOD D, ha costituito la base coordinata per elaborati grafici, computi e documentazione tecnica di progetto.
L’attività ha preso avvio dal rilievo dello stato di fatto e dalla ricostruzione tridimensionale in Revit delle aree, delle apparecchiature e delle principali reti di distribuzione esistenti, propedeutica allo sviluppo delle nuove soluzioni impiantistiche.
La progettazione ha compreso la verifica dei dimensionamenti, la definizione dei nuovi layout della centrale e delle interconnessioni tra i sistemi esistenti e di progetto, oltre alla redazione dei P&ID, delle Piping Classes e delle Piping Specifications e dell’elenco dei punti controllati.
Particolare attenzione è stata dedicata al coordinamento impiantistico e alla verifica delle interferenze, con produzione di sezioni, viste assonometriche e dettagli finalizzati alla cantierabilità. Il modello BIM, sviluppato con LOD D, ha costituito la base coordinata per elaborati grafici, computi e documentazione tecnica di progetto.
